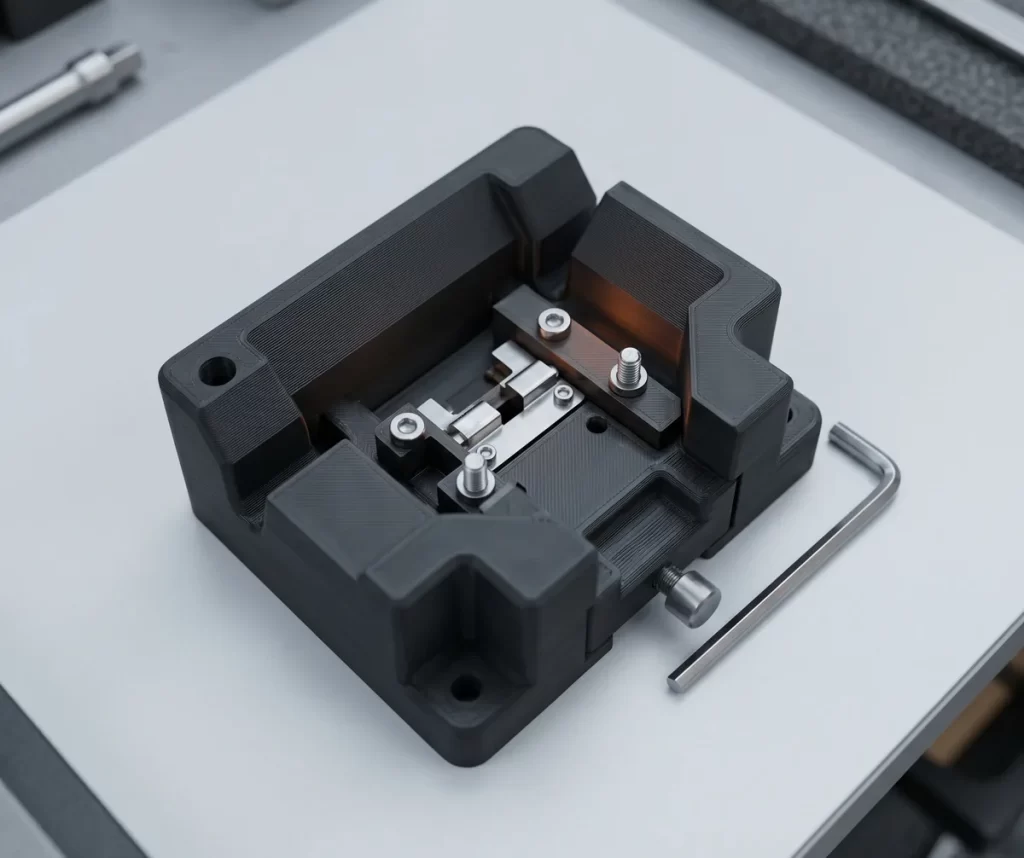

Gabaritos e dispositivos de produção em FDM
Fabricamos gabaritos, apoios e dispositivos auxiliares por FDM em Gandia, Espanha, para montagem, verificação interna e organização de postos de trabalho.
Utillagem auxiliar impressa em 3D para postos de produção
Os gabaritos e dispositivos de produção em FDM são úteis quando é necessário apoiar, posicionar, orientar ou proteger uma peça durante operações repetitivas. Não substituem automaticamente uma ferramenta metálica, nem um calibre certificado, mas podem ser uma solução prática para utillagem auxiliar, primeiras séries, melhoria de ergonomia e adaptação rápida de um posto de trabalho.
A 3D Gnd fabrica por FDM em Gandia, Espanha. Não temos produção local em Portugal; os pedidos para Portugal são produzidos em Gandia e enviados para o destino indicado. A página pública de Valencia da 3D Gnd declara envios para Espanha e Europa, com custo e trânsito variáveis conforme o destino.
Nesta aplicação, o valor da impressão 3D está sobretudo na liberdade de forma e na rapidez de iteração. Um gabarito pode incluir apoios adaptados à geometria da peça, superfícies de encosto, zonas de pega, marcações em relevo ou rebaixadas e alívios de massa. O resultado depende sempre do desenho, do material escolhido, da orientação de fabrico e do critério de aceitação definido pelo cliente.
Onde a FDM faz sentido em gabaritos e dispositivos
A FDM é adequada para muitos auxiliares de produção quando as exigências são compatíveis com polímeros impressos por deposição de filamento. Pode ser usada para:
- Gabaritos de posicionamento para montagem manual.
- Apoios e berços de peça para reduzir movimentos durante uma operação.
- Dispositivos de organização, separação ou picking no posto.
- Máscaras simples de marcação, colagem ou alinhamento interno.
- Úteis de verificação visual ou funcional de presença, orientação ou encaixe.
- Proteções e suportes temporários para reduzir contacto direto com superfícies sensíveis.
A aplicação deve ser analisada com prudência quando existem cargas elevadas, ciclos intensivos, contacto com fluidos agressivos, temperatura relevante, responsabilidade metrológica ou requisitos normativos. Nesses casos, a FDM pode continuar a ser útil como protótipo, auxiliar interno ou componente de apoio, mas a aceitação final deve ser definida pelo processo do cliente.
Materiais disponíveis e seleção prudente
No orçamentador público da 3D Gnd são apresentados, para FDM, materiais como PLA, PETG, ABS e ASA. TPU e Nylon aparecem na área de materiais sob consulta. A disponibilidade concreta, cores, combinações de parâmetros e preço visível online dependem do momento de consulta e podem exigir revisão técnica.
Para gabaritos e dispositivos, a seleção do material deve começar pela pergunta funcional: o útil serve para apoiar, apertar, guiar, proteger ou apenas organizar? Depois deve ser avaliado o ambiente de uso: contacto, limpeza, temperatura, exposição, esforço, frequência de ciclos e exigência de estabilidade. Sem essa informação, não é honesto afirmar que um material será o melhor para todos os casos.
De forma qualitativa, PLA pode ser considerado em aplicações simples e pouco exigentes; PETG e ASA são opções frequentemente avaliadas para peças funcionais FDM; ABS pode ser considerado conforme o contexto técnico; TPU e Nylon devem ser confirmados por contacto técnico quando fizerem sentido para a aplicação. A escolha final deve ser validada caso a caso.
Parâmetros de impressão: o que pode ser configurado online
O orçamentador público aceita ficheiros STL, OBJ e 3MF. Também permite seleccionar parâmetros como altura de camada de 0,20 mm ou 0,10 mm, preenchimento e quantidade. O volume padrão declarado é de 250 × 250 × 250 mm; outros tamanhos requerem revisão.
O preço apresentado online é orientativo e pode exigir revisão técnica. Isto é especialmente relevante em gabaritos e dispositivos, porque uma geometria pode parecer simples no ecrã mas exigir análise de orientação, suportes, zonas de contacto, espessuras, risco de empeno ou necessidade de dividir a peça em módulos.
Ficheiros STEP merecem uma nota específica. O formato STEP conserva geometria CAD de forma útil para engenharia e revisão técnica, mas não deve ser assumido como formato de carga directa no orçamentador. Para carregar online, exporte o modelo para STL, OBJ ou 3MF. Se o STEP for importante para compreender datums, montagens ou superfícies funcionais, confirme o melhor fluxo por contacto técnico antes de avançar.
Design para FDM: raciocínio em vez de números universais
As guias técnicas da 3D Gnd publicam princípios de orientação, anisotropia, paredes, suportes, folgas e tolerâncias. Para gabaritos, esses princípios devem ser usados como ponto de partida, não como garantia. Qualquer valor concreto depende da geometria, do material, da máquina, da orientação e do critério de aceitação.
O raciocínio recomendado é simples:
- Defina a função do dispositivo. Um apoio de posicionamento, uma pega e uma máscara de verificação não têm as mesmas prioridades.
- Identifique as zonas críticas. Nem todas as faces precisam do mesmo detalhe ou da mesma robustez.
- Oriente a peça de forma coerente com a função. As camadas têm comportamento direcional; cargas e apertos devem ser avaliados em relação a essa orientação.
- Reduza suportes em superfícies funcionais. Suportes podem deixar marcas ou exigir limpeza, o que pode afectar o contacto.
- Use paredes e preenchimento de forma intencional. Mais material nem sempre resolve um mau desenho; nervuras, raios e espessuras coerentes costumam ser mais importantes.
- Valide no posto. Um gabarito só está realmente aprovado quando funciona com a peça real, o operador, a sequência e o ambiente de uso.
Sempre que houver tolerâncias internas exigentes, a aceitação deve ser definida pelo cliente e comprovada pelo método de medição adequado ao processo. A impressão FDM pode apoiar a produção, mas não transforma automaticamente um útil interno num instrumento metrológico certificado.
Elementos normalizados e componentes externos
Muitos dispositivos de produção beneficiam de parafusos, porcas, pinos, casquilhos, ímanes, borrachas ou patins de desgaste. No entanto, estes elementos devem ser tratados como requisitos técnicos a confirmar, não como serviço automaticamente incluído.
No modelo 3D, é possível prever alojamentos, rebaixos, furos piloto, tampas ou zonas de fixação para componentes normalizados. Antes de encomendar, indique claramente quais os componentes pretendidos, quem os fornece, como serão montados e que esforço terão de suportar. Se a montagem de elementos externos for necessária, deve ser confirmada por contacto técnico no âmbito da revisão do pedido.
Esta abordagem evita duas falhas comuns: desenhar um alojamento demasiado justo para uma peça impressa em FDM, ou assumir que um componente metálico resolverá uma estrutura polimérica mal orientada. O conjunto deve ser pensado como sistema: corpo impresso, componente externo, método de fixação e ciclo de uso.
Como preparar o pedido
Para um pedido mais claro, envie um ficheiro STL, OBJ ou 3MF e descreva a função do dispositivo. Se tiver CAD em STEP, use-o como referência técnica e exporte também para um dos formatos aceites online. Inclua, sempre que possível:
- Fotografias ou esquema do posto.
- Indicação das superfícies de referência da peça.
- Operação a apoiar: montagem, colagem, marcação, verificação interna, transporte dentro do posto ou organização.
- Quantidade pretendida.
- Material preferido, se já existir uma escolha interna.
- Restrições conhecidas de espaço, manuseamento, limpeza ou segurança.
- Critério de aceitação usado pela sua equipa.
A produção é realizada pela 3D Gnd em Gandia, Espanha. Para Portugal e outros destinos europeus, o envio e o trânsito dependem do destino e das condições aplicáveis ao pedido. FDM é a tecnologia comercial disponível; se a aplicação exigir outra tecnologia, essa necessidade deve ser revista antes de avançar.
Continuar
Ligações relacionadas
Parâmetros do serviço
- TecnologiaFDM. Outras tecnologias apenas como comparação técnica.
- FabricoGandia, Espanha. Sem instalações próprias em Portugal.
- FicheirosSTL, OBJ e 3MF no portal. STEP por contacto técnico.
- MateriaisPLA, PETG, ABS e ASA no portal. TPU e Nylon sob consulta.
- Volume padrão250 × 250 × 250 mm. Acima disso, revisão prévia.
- PreçoOrientativo em tempo real, sujeito a revisão técnica.
Perguntas frequentes
Que precisão posso esperar num gabarito FDM?
Não há um valor universal responsável. A precisão funcional depende da geometria, do material, da orientação, dos parâmetros de impressão e do método de aceitação. Para zonas críticas, defina primeiro a função da referência e valide o útil com a peça real.
O gabarito FDM pode substituir um calibre certificado?
Em geral, deve ser tratado como auxiliar interno, não como calibre certificado. Pode ajudar a verificar presença, orientação ou encaixe, mas requisitos metrológicos formais exigem critérios, métodos e instrumentos apropriados definidos pelo processo do cliente.
Que ficheiros posso carregar no orçamentador?
O orçamentador público aceita STL, OBJ e 3MF. STEP é útil porque conserva geometria CAD, mas deve ser exportado para STL, OBJ ou 3MF para carga online, ou confirmado por contacto técnico se for necessário para revisão.
Que materiais posso escolher?
No orçamentador aparecem PLA, PETG, ABS e ASA. TPU e Nylon surgem sob consulta na área de materiais. A disponibilidade concreta, cores e preço apresentado online dependem do momento e podem exigir revisão técnica.
Qual é o tamanho máximo de um dispositivo?
O volume padrão declarado é de 250 × 250 × 250 mm. Peças maiores, montagens divididas ou geometrias que ocupem mal o volume de fabrico devem ser revistas tecnicamente antes da encomenda.
Podem ser previstos furos, alojamentos ou marcações?
Sim, o modelo pode incluir furos, rebaixos, marcações, referências de versão e alojamentos para componentes, desde que sejam desenhados tendo em conta a FDM. A montagem de componentes externos deve ser confirmada por contacto técnico.
A 3D Gnd fabrica em Portugal?
Não. A 3D Gnd fabrica FDM em Gandia, Espanha. Os pedidos para Portugal são produzidos em Gandia e enviados para o destino indicado, com custo e trânsito variáveis conforme o destino.
O preço online é definitivo?
O preço visível online é orientativo. Em gabaritos e dispositivos pode ser necessária revisão técnica, sobretudo se houver zonas funcionais críticas, materiais sob consulta, dimensões fora do volume padrão ou componentes externos a considerar.
Tem um ficheiro para avaliar?
Carregue o modelo no portal e indique a função da peça, a quantidade e os pontos críticos. O preço é orientativo e pode exigir revisão técnica.
Fontes
- Um gabarito repetível começa no modelo 3D. Antes de imprimir, é importante decidir quais são as superfícies ou pontos que realmente posicionam a peça. Em linguagem técnica, estes apoios podem ser tratados como datums ou referências funcionais. A sua geometria deve ser clara, robusta e fácil de verificar.
- Em FDM, a orientação de fabrico influencia a superfície, a resistência direcional e o comportamento dimensional. Por isso, uma face que serve de encosto não deve ser decidida apenas pelo aspeto visual do modelo. É necessário considerar se essa face ficará apoiada na mesa, se exigirá suportes, se estará no plano das camadas ou se terá alguma deformação previsível por geometria, material ou arrefecimento.
- Boas práticas de desenho incluem:
- Separar zonas funcionais de zonas apenas estruturais ou de pega.
- Tornar as faces de apoio suficientemente largas para reduzir marcas locais.
- Evitar apoios longos e finos que possam deformar com facilidade.
- Prever raios e chanfros para reduzir concentração de tensões e melhorar o manuseamento.
- Identificar no próprio modelo o lado de uso, a versão e a orientação, se isso ajudar o processo interno.
- A repetibilidade entre unidades não deve ser tratada como uma promessa universal. Pode ser melhorada mantendo material, orientação e parâmetros coerentes, mas continua dependente da geometria, da máquina, do lote de material, do pós-processamento aplicável e do modo como o útil será usado no posto.
