Impressão 3D em PA6-CF por FDM

Esquema próprio. Posições qualitativas, não valores de ensaio.

PA6-CF para peças técnicas por FDM

A 3D Gnd disponibiliza impressão 3D em PA6-CF por FDM para peças técnicas que exigem uma combinação de rigidez, estabilidade dimensional e bom comportamento funcional, sempre sujeita à geometria, à orientação de fabrico, ao ambiente de utilização e à formulação concreta do material [1].

Neste contexto, PA6-CF significa uma matriz de poliamida 6 reforçada com fibra de carbono curta. Não é fibra contínua. A fibra curta está dispersa no filamento e é depositada com o material durante o fabrico por FDM; por isso, o desempenho final depende da direção dos cordões, da adesão entre camadas, do desenho da peça, do condicionamento do material e da aplicação real [2].

A 3D Gnd produz em Gandia, Espanha, e serve Portugal por envio. Para projetos em PA6-CF, a abordagem recomendada é avaliar o ficheiro, o objetivo funcional e as condições de serviço antes de avançar para produção. Pode iniciar o processo através de [orçamento online](/pt/orcamento-impressao-3d-online/) ou pedir uma revisão técnica quando a peça tiver requisitos de montagem, carga, desgaste, temperatura ou estabilidade dimensional.

1) O que significa matriz PA6 + fibra curta

O PA6-CF é um compósito: a matriz é PA6, uma poliamida, e o reforço é fibra de carbono curta. Em FDM, esta combinação procura aumentar a rigidez e melhorar a estabilidade da peça quando comparada com a mesma família de material sem reforço, mas sem transformar automaticamente a peça num componente isotrópico ou equivalente a metal.

A distinção entre fibra curta e fibra contínua é essencial. Em PA6-CF para FDM convencional, as fibras curtas estão misturadas no filamento e tendem a alinhar-se parcialmente com o fluxo de extrusão. Isto pode favorecer certas direções da peça, mas também torna o resultado dependente da orientação de fabrico e da trajetória de deposição. Já os sistemas de fibra contínua utilizam reforço em filamentos ou camadas contínuas, com outro tipo de equipamento, desenho e validação [2]. Esta página refere-se a peças em PA6-CF por FDM com fibra curta.

A fibra curta também influencia a superfície e a maquinabilidade posterior. As peças podem ter um aspeto mais técnico e mate, mas a superfície continua a ser uma superfície FDM, com camadas visíveis e comportamento dependente da orientação. Quando uma interface precisa de tolerância apertada, repetibilidade de encaixe ou deslizamento controlado, a equipa deve analisar o desenho e, se necessário, prever folgas, pós-processamento ou outra solução.

2) Condicionamento e humidade: princípio de trabalho

O PA6 é sensível à humidade. A presença de água no material pode afetar o processamento, a qualidade superficial e a consistência mecânica. Por esse motivo, a gestão do material antes e durante o fabrico é uma parte importante do processo. Não se deve tratar o PA6-CF como um filamento simples de utilização indiferenciada.

Em termos práticos, o condicionamento significa controlar a exposição do material à humidade, preparar o filamento de acordo com a sua formulação e manter estabilidade durante a impressão. Os requisitos concretos dependem da formulação, do fabricante e da aplicação. Por isso, esta página não publica tempos, temperaturas ou parâmetros de máquina: esses dados devem ser definidos com base no material efetivamente usado, no equipamento, na geometria e no objetivo da peça.

A humidade também interessa depois do fabrico. Uma peça em PA6-CF pode alterar o seu comportamento quando exposta a ambientes húmidos, ciclos de utilização, contacto com fluidos ou variações ambientais. Em aplicações funcionais, a validação não deve limitar-se à peça recém-impressa; deve considerar o ambiente real de serviço.

3) Aplicações técnicas potenciais sujeitas a revisão

O PA6-CF pode ser considerado para peças técnicas por FDM quando se pretende rigidez, boa estabilidade geométrica relativa, menor flexão em determinadas orientações e um comportamento mais técnico do que materiais de prototipagem simples. Exemplos de uso potencial incluem:

gabaritos e dispositivos de montagem;
suportes, berços e fixações internas;
componentes de máquinas com solicitação moderada e geometria adequada;
peças funcionais para validação de forma, montagem e uso;

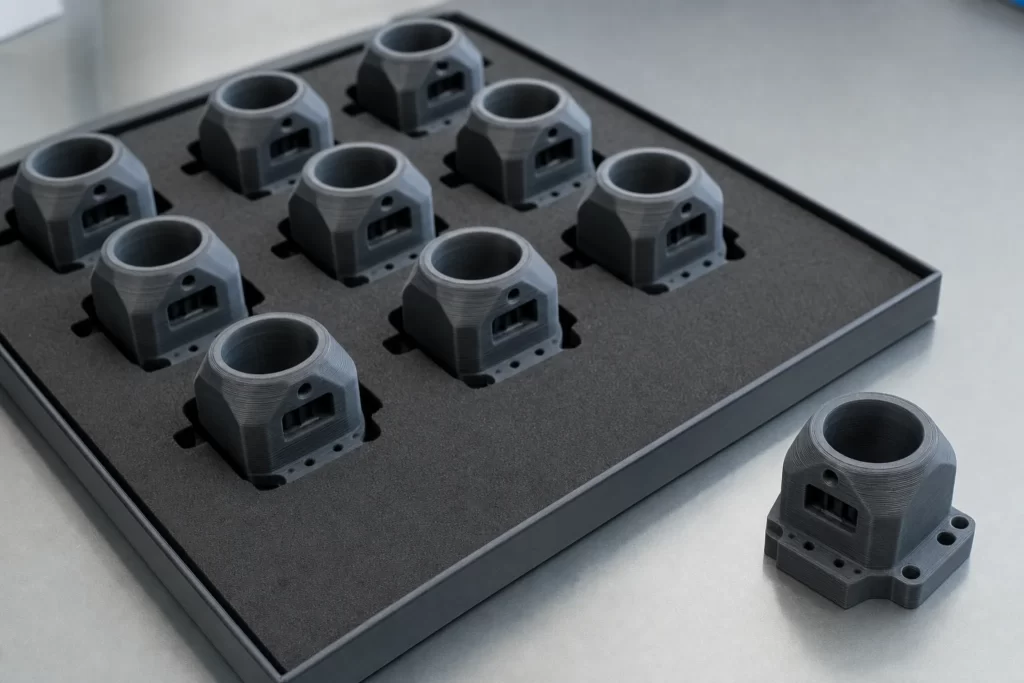

pequenas séries de componentes técnicos;
adaptadores, espaçadores e carcaças funcionais sem requisitos de certificação assumidos.

Estas aplicações são potenciais, não automáticas. Cada caso deve ser revisto em função de carga, orientação, pontos de fixação, ambiente, tolerâncias, desgaste, contacto com químicos, temperatura de serviço e duração prevista. Quando a peça tem responsabilidade elevada, segurança crítica ou requisitos regulamentares, é necessária validação específica pelo utilizador e pela sua equipa técnica.

A 3D Gnd pode apoiar a análise de fabrico, mas a decisão funcional final deve considerar a aplicação real. Em muitos projetos, a peça impressa é excelente para validação funcional, melhoria de desenho e produção de pequenas séries. Noutros, pode ser apenas uma etapa antes de outro material ou processo.

Tabela de decisão: quando considerar PA6-CF

4) Dependência da formulação e do ambiente

Nem todos os PA6-CF são iguais. A percentagem e o tipo de fibra, a matriz, os aditivos, a qualidade de fabrico do filamento e as recomendações do fabricante influenciam o processamento e o desempenho [3]. Como a marca, o SKU e a ficha técnica do filamento atual não estão estabelecidos para publicação, a 3D Gnd não apresenta aqui valores exatos de propriedades.

Esta opção é deliberada e técnica: publicar valores fora do contexto poderia induzir decisões erradas. Em FDM, o desempenho da peça final não depende apenas do material nominal. Depende da formulação, do fabricante e da aplicação, mas também da orientação de impressão, do enchimento, da espessura de paredes, da geometria, do histórico de humidade, das condições ambientais e do modo de carga.

O ambiente de utilização é igualmente relevante. Humidade, temperatura, contacto com fluidos, exposição exterior, ciclos de carga e montagem com parafusos podem alterar o comportamento da peça. Quando a peça vai trabalhar num ambiente exigente, recomenda-se testar protótipos ou amostras representativas antes de aprovar a produção final.

Para comparar PA6-CF com outros materiais disponíveis, pode consultar a página de [materiais de impressão 3D](/pt/materiais/) ou o guia para [escolher material de impressão 3D](/pt/guias/escolher-material-impressao-3d/). A escolha deve ser feita pelo requisito do projeto, não apenas pelo nome do filamento.

5) Abrasividade, orientação, anisotropia e superfície

A fibra de carbono curta torna o filamento mais abrasivo do que materiais não reforçados. Isso tem implicações no equipamento, no controlo do processo e na manutenção. Para o cliente, a consequência mais importante é perceber que o PA6-CF deve ser tratado como material técnico: não basta enviar uma geometria sem considerar orientação, raios, paredes e zonas de esforço.

A anisotropia é uma condição central em FDM. A peça não se comporta da mesma forma em todas as direções. Em muitos casos, a direção dos cordões impressos é mais favorável do que a direção entre camadas. Isto significa que a orientação de fabrico deve ser escolhida em função da carga, dos pontos de fixação e das interfaces. Uma peça aparentemente simples pode falhar se for orientada sem considerar como vai trabalhar.

A superfície também é afetada pelo compósito. O acabamento tende a ser mais técnico do que decorativo. Camadas, linhas de deposição e pequenas variações são inerentes ao processo FDM. A fibra curta pode contribuir para uma textura específica, mas não elimina a necessidade de desenho adequado. Para peças com zonas de contacto, encaixes ou guiamentos, convém prever superfícies funcionais de dimensão generosa, folgas adequadas e, quando necessário, operações posteriores.

Implicações de desenho

Ao desenhar para PA6-CF por FDM, considere:

orientar a peça para alinhar as principais solicitações com direções favoráveis de fabrico;
evitar secções demasiado finas em zonas de carga;
usar raios e transições suaves para reduzir concentrações de tensão;
reforçar bosses, olhais e pontos de aparafusamento;
separar requisitos estéticos de requisitos funcionais;
prever folgas em encaixes, sobretudo quando há humidade ou montagem repetida;
evitar depender exclusivamente da resistência entre camadas em zonas críticas;
validar protótipos antes de escalar para série.

Estas recomendações não substituem o cálculo nem o ensaio quando a aplicação o exige. São princípios de DFM para reduzir risco no fabrico por FDM.

6) DFM, interfaces e validação funcional

A revisão DFM é especialmente útil em PA6-CF. O objetivo é adaptar a geometria ao processo, evitando que uma boa ideia de peça seja limitada por detalhes que poderiam ser corrigidos antes do fabrico. A equipa pode analisar orientação, suportes, paredes, zonas de aperto, faces funcionais e possíveis alterações para melhorar a robustez.

Em interfaces mecânicas, os detalhes importam. Furos, roscas, encaixes, clips, patilhas e superfícies de contacto devem ser desenhados para o processo e para o ambiente. Quando há parafusos, é necessário avaliar se a carga é local, repetida ou permanente. Quando há movimento relativo, é preciso considerar desgaste, lubrificação, acabamento e alternativa de material.

A validação funcional deve reproduzir o uso real tanto quanto possível. Para uma peça que será apertada, montada, exposta a humidade ou carregada em ciclos, um simples teste manual pode não ser suficiente. O utilizador e a sua equipa devem definir critérios de aceitação: montagem, rigidez percebida, deformação admissível, desgaste visual, estabilidade dimensional e segurança de utilização.

Pode consultar o [guia DFM para FDM](/pt/guias/guia-dfm-fdm/) para preparar melhor o ficheiro antes de pedir orçamento. Se o projeto ainda está numa fase aberta, a equipa pode sugerir ajustes, mas sem assumir homologações, garantias de desempenho ou equivalências não testadas.

7) Limites e quando outro material ou processo pode ser melhor

O PA6-CF não é a melhor resposta para todos os problemas. Se a prioridade for flexibilidade, resistência ao impacto em geometrias específicas, superfície estética lisa, transparência, contacto regulado, exposição exterior prolongada ou tolerâncias muito apertadas, outro material ou processo pode ser mais adequado.

Um nylon PA sem reforço pode ser preferível quando se procura maior ductilidade ou comportamento menos rígido, dependendo da aplicação. Um material reforçado de outra matriz, como ABS-CF, pode fazer sentido quando o requisito de projeto favorece essa família de material, mas a escolha não deve ser feita por comparação simplista. Materiais de engenharia, processos de maquinação, moldação, corte, chapa ou fabrico metálico podem ser melhores quando a peça exige propriedades, tolerâncias, certificações ou volumes incompatíveis com FDM.

Também há limites geométricos. Paredes muito finas, grandes superfícies planas, cantos vivos, balanços complexos e interfaces demasiado pequenas podem dificultar o fabrico ou reduzir a fiabilidade. Em peças grandes ou assimétricas, a estabilidade dimensional deve ser avaliada com especial atenção.

Em resumo: PA6-CF por FDM é uma opção técnica interessante para muitas peças funcionais, mas deve ser escolhido com base em DFM, orientação e validação. Não deve ser apresentado como solução universal nem como equivalência automática a outro material.

8) Fluxo de consulta com a 3D Gnd

O fluxo recomendado para peças em PA6-CF é simples:

Envie o ficheiro 3D e indique a função da peça.
Descreva cargas, montagem, ambiente e requisitos de superfície.
Indique se a peça é protótipo, componente funcional ou pequena série.
A equipa revê a viabilidade de fabrico e identifica pontos críticos.
Se necessário, são sugeridos ajustes de DFM ou alternativas de material/processo.
Após validação do ficheiro e do âmbito, a produção é realizada em Gandia e enviada para Portugal.

Para iniciar, use o [orçamento de impressão 3D online](/pt/orcamento-impressao-3d-online/). Para enquadrar o projeto numa necessidade mais ampla de produção, consulte também a área de [impressão 3D industrial](/pt/impressao-3d-industrial/).

Quanto mais contexto fornecer, melhor será a revisão. Um ficheiro sem informação de uso pode ser fabricável, mas não necessariamente adequado à função. Em PA6-CF, esta diferença é importante.

9) FAQ

1. O PA6-CF usado em FDM tem fibra contínua?

Não. Nesta página, PA6-CF refere-se a um compósito de matriz PA6 com fibra de carbono curta para FDM. A fibra curta está dispersa no filamento. Sistemas de fibra contínua são diferentes e exigem outro enquadramento técnico [2].

2. A humidade é mesmo crítica em PA6-CF?

Sim, é um fator importante. A matriz PA6 é sensível à humidade, que pode afetar o processamento e o comportamento da peça. A forma correta de gerir essa condição depende da formulação, do fabricante e da aplicação.

3. Posso usar PA6-CF para peças finais?

Pode ser adequado para determinadas peças funcionais e pequenas séries, mas deve haver revisão do ficheiro, orientação de fabrico e validação funcional. A aprovação depende da aplicação real, das cargas, do ambiente e dos critérios do utilizador.

4. O PA6-CF elimina a anisotropia da impressão FDM?

Não. A fibra curta pode melhorar certos comportamentos do material, mas a peça FDM continua anisotrópica. A orientação, a adesão entre camadas e o desenho continuam a ser decisivos.

5. A superfície de PA6-CF fica lisa?

Não se deve esperar uma superfície lisa como a de processos de acabamento industrial ou moldação. A peça mantém marcas de camada e uma textura própria do FDM com compósito. Interfaces críticas devem ser desenhadas com folgas e acabamento adequado quando necessário.

6. Quando devo escolher outro material ou processo?

Quando a aplicação exige elevada ductilidade, estética lisa, tolerâncias muito apertadas, certificações específicas, comportamento validado por ensaio regulamentar ou condições de serviço incompatíveis com FDM. Nesses casos, a equipa pode ajudar a avaliar alternativas sem assumir equivalência automática.
